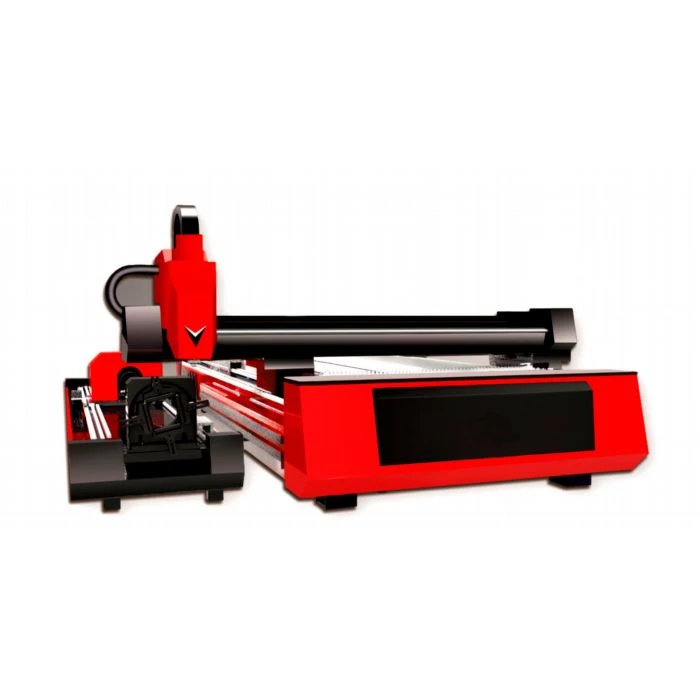

De ghnáth is éard atá sa chóras meaisín gearradh léasair gineadóir léasair, comhpháirt tarchuir bhíoma (seachtrach), binse oibre (uirlis meaisín), comh-aireachta rialaithe uimhriúil micrea-ríomhaireachta, comhbhrúiteoir, agus ríomhaire (crua-earraí agus bogearraí).
1) An chuid is mó den mheaisín den uirlis mheaisín: an chuid meaisín den mheaisín gearrtha léasair, an chuid mheicniúil a réadaíonn gluaiseacht na n-aiseanna X, Y, agus Z, lena n-áirítear an t-ardán oibre gearrtha. Úsáidtear é chun an píosa oibre a ghearradh agus is féidir é a bhogadh i gceart agus go cruinn de réir an chláir rialaithe, arna thiomáint ag mótar servo de ghnáth.
2) Gineadóir léasair: feiste a ghineann foinse solais léasair. Chun críche léasair a ghearradh, ach amháin cúpla uair ina n-úsáidtear léasair staid sholadaigh YAG, úsáideann an chuid is mó díobh léasair gháis CO2 a bhfuil éifeachtúlacht chomhshó leictreach-optúil níos airde acu agus cumhacht aschuir níos airde. Toisc go n-éilíonn gearradh léasair ardchaighdeán bhíoma, ní féidir gach léasar a úsáid le haghaidh gearradh. Tá an modh Gaussach oiriúnach do níos lú ná 1500W, léasair dé-ocsaíd charbóin mód íseal-ordú 100W-3000W, agus ilmhód os cionn 3000W.
3) Conair optúil sheachtrach: Scáthán athraonta, a úsáidtear chun an léasar a threorú sa treo riachtanach. D’fhonn an cosán bhíoma a chosc ó mhífheidhmiú, caithfear gach scáthán a chosaint le clúdach cosanta, agus ba cheart gás cosanta brú dearfach glan a thabhairt isteach chun an lionsa a chosaint ar éilliú. Díreoidh sraith lionsaí le feidhmíocht mhaith bhíoma gan aon uillinn éagsúlachta i láthair gan teorainn bheag. De ghnáth, úsáidtear lionsa le fad fócasach 5.0 orlach. Ní úsáidtear an lionsa 7.5-orlach ach le haghaidh ábhar tiubh> 12mm.
4) Córas rialaithe uimhriúil: rialú an uirlis mheaisín chun gluaiseacht ais X, Y, Z a réadú, agus cumhacht aschuir an léasair a rialú freisin.
5) Soláthar cumhachta rialáilte: ceangailte idir an léasar, uirlis mheaisín CNC agus an córas soláthair cumhachta. Tá ról acu den chuid is mó maidir le trasnaíocht ó ghreillí cumhachta seachtracha a chosc.
6) Ceann gearrtha: Cuimsíonn sé go príomha páirteanna cosúil le cuas, sealbhóir lionsa fócasaithe, lionsa fócasaithe, braiteoir capacitive agus nozzle gáis chúnta. Úsáidtear an gléas tiomána ceann gearrtha chun an ceann gearrtha a thiomáint chun bogadh ar feadh an ais Z de réir an chláir, agus tá sé comhdhéanta de mhótar servo agus scriú nó giar agus páirteanna tarchuir eile.
7) Tábla oibriúcháin: úsáidtear chun próiseas oibre na feiste gearrtha iomláine a rialú.
8) Fuaraitheoir uisce: úsáidtear chun an gineadóir léasair a fhuarú. Is gléas é léasair a athraíonn fuinneamh leictreach go fuinneamh éadrom. Mar shampla, is é ráta tiontaithe léasair gháis CO2 20% go ginearálta, agus athraítear an fuinneamh atá fágtha ina theas. Tógann an t-uisce fuaraithe an teas breise chun an gineadóir léasair a choinneáil ag obair de ghnáth. Fuaraíonn an fuaraitheoir an frithchaiteoir cosán solais seachtrach agus scáthán fócasaithe an uirlis mheaisín chun cáilíocht tarchuir bhíoma chobhsaí a chinntiú agus chun an lionsa a dhífhoirmiú nó a bhriseadh de bharr teocht iomarcach.
9) Sorcóirí gáis: Lena n-áirítear meaisín gearrtha léasair ag oibriú sorcóirí meánach gáis agus sorcóirí gáis cúnta, a úsáidtear chun an gás tionsclaíoch a fhorlíonadh le haghaidh ascalaithe léasair agus gás cúnta a sholáthar don cheann gearrtha.
10) Comhbhrúiteoir aeir, umar stórála aeir: aer comhbhrúite a sholáthar agus a stóráil.
11) Triomadóir fuaraithe aeir, scagaire: a úsáidtear chun aer glan agus tirim a sholáthar don ghineadóir léasair agus don chosán bhíoma chun an cosán agus an frithchaiteoir a choinneáil ag obair de ghnáth.
12) Bailitheoir deannaigh aerála: bain an deatach agus an deannach a ghintear le linn na próiseála, agus déan cóireáil scagtha, ionas go gcomhlíonann an sceitheadh gáis sceite na caighdeáin chosanta comhshaoil.
13) Meaisín scaoilte slaig: bain na rudaí atá fágtha agus na scraps a ghintear le linn na próiseála.
